    VDM TYPE>  제품소개 > 모터부착형2단 Doble Worm 감속기 > VDM TYPE

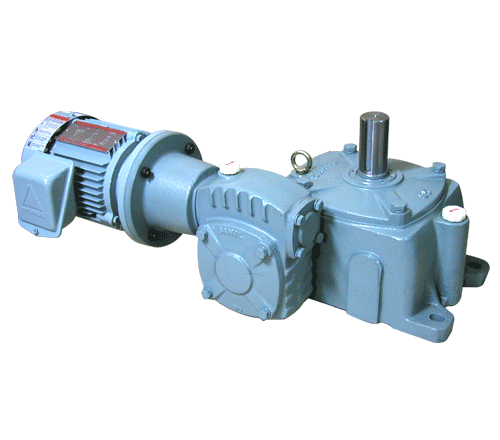

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

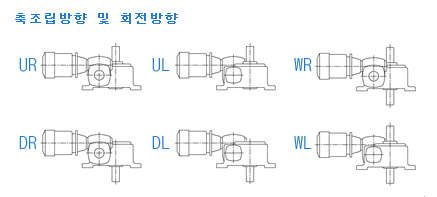

    • vdm type  vdm type 축조립방향 및 회전방향

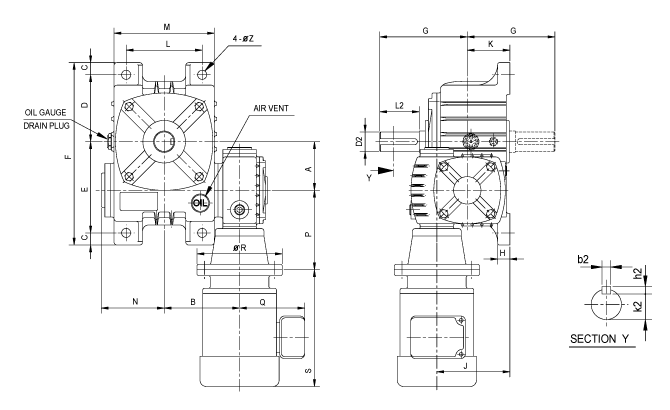

    • 외형도면
    • vdm type 외형도면
    • VDM TYPE 실제감속비
    • 형번/
      공칭감속비      		 80 95 115 130 150 175
      1/200 200 200 200 200 200 200
      1/300 300 300 300 300 310 300
      1/400 400 400 400 400 400 400
      1/500 500 500 500 500 500 500
      1/600 600 600 600 600 620 600
      1/800 800 800 800 800 820 820
      1/900 900 900 900 900 930 900
    • VDM TYPE 외형치수표
    • 형번 80 95 115 130 150 175
      MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP
      P 130.5 137.5 149 158 158 173 180 199 217 241 241
      Q 108 134 134 134 140 140 161 161 168 168 182
      øR 160 160 160 160 200 200 200 200 250 250 250
      S 192 225 225 225 253 253 306 306 308 308 352
      A 80 95 115 130 150 175
      B 124 144 177 196 222 257
      C 20 20 25 25 24 30
      D 110 133 162.5 176 140 156
      E 150 172 203.5 226 255 290
      F 300 345 416 452 443 506
      G 144 126.5 189 209 245 260
      H 20 24 28 30 30 32
      J 120 142 165 185 220 255
      K 70 82 95 105 125 140
      L 125 145 185 210 245 280
      M 165 190 235 262 293 340
      N 104.5 120 144 160 176 203
      D2 ø32 ø38 ø45 ø50 ø60 ø65
      L2 65 75 85 95 110 110
      b2 10 10 12 12 15 18
      h2 8 8 8 8 10 11
      k2 27 33 40 45 54 58
      Z 15 15 18 18 20 20
