    VD TYPE>  제품소개 > 2단 Doble Worm 감속기 > VD TYPE

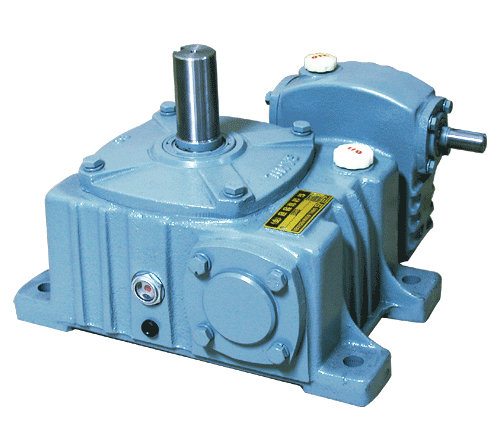

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

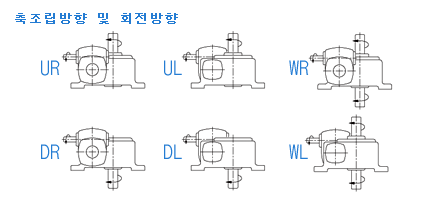

    • vd typevd type 축조립방향 및 회전방향
    • 외형도면
    • vd type 외형도면
    • VD TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 200 225
      1/200 - - - 200 200 200 200 200 200 195 195
      1/300 - - - 300 300 300 300 310 300 310 295
      1/400 - - - 400 400 400 400 400 400 390 390
      1/500 - - - 500 500 500 500 500 500 510 500
      1/600 - - - 600 600 600 600 620 600 620 590
      1/800 - - - 800 800 800 800 820 820 800 800
      1/900 - - - 900 900 900 900 930 900 930 914.5
    • VD TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175 200 225
      A - - - 80 95 115 130 150 175 200 225
      B - - - 106 126.5 144 162.5 177 216 244 271
      C - - - 20 20 25 25 24 30 - -
      D - - - 110 133 162.5 176 140 156 - -
      E - - - 150 172 203.5 226 255 290 - -
      F - - - 300 345 416 452 443 506 - -
      G - - - 144 126.5 189 209 245 260 305 335
      H - - - 20 24 28 30 30 32 34 37
      J - - - 120 142 165 185 220 255 305 340
      K - - - 70 82 95 105 125 140 175 190
      L - - - 125 145 185 210 245 280 ø450 ø510
      M - - - 165 190 235 262 293 340 ø510 ø580
      N - - - 45.5 52 62 69 80 93 102 114
      P - - - 124 144 177 196 222 257 257 330
      Q - - - 104.5 120 144 160 176 203 236 262
      D1 - - - ø16 ø18 ø22 ø24 ø26 ø30 ø35 ø40
      L1 - - - 30 40 45 50 50 65 75 85
      b1 - - - 5 5 7 7 7 10 10 10
      h1 - - - 5 5 7 7 7 8 8 8
      k1 - - - 13 15 18 20 22 25 30 35
      D2 - - - ø32 ø38 ø45 ø50 ø60 ø65 ø75 ø80
      L2 - - - 65 75 85 95 110 110 125 140
      b2 - - - 10 10 12 12 15 18 20 20
      h2 - - - 8 8 8 8 10 11 12 12
      k2 - - - 27 33 40 45 54 58 62.5 72.5
      Z - - - 15 15 18 18 20 20 22 27
