U TYPE> 제품소개 > 1단 Worm 감속기 > U TYPE

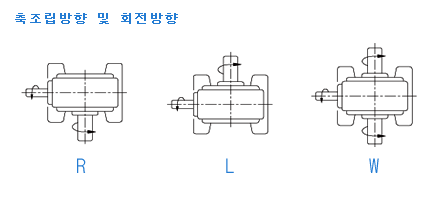

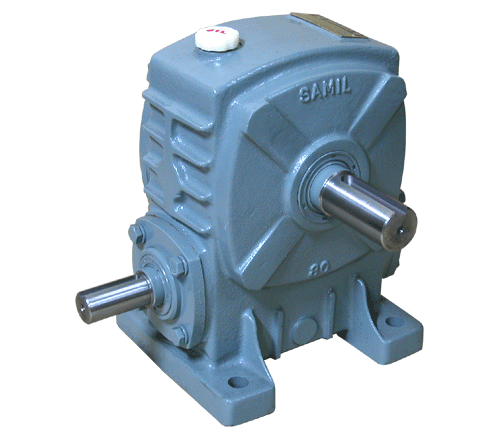

- 제품이미지 / 축조립방향 및 회전방향
-
- 외형도면
-
- U TYPE 실제감속비
형번/
공칭감속비50 60 70 80 95 115 130 150 175 200 225 1/10 10 10 10 10 10 10 10 10 10 9.67 9.67 1/15 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15 15 1/20 20 20 20 20 20 20 20 20 20 19.5 19.5 1/30 30 30 30 30 30 30 30 31 30 31 29.5 1/40 40 40 40 40 40 40 40 41 41 40 40 1/50 50 50 50 50 50 50 51 50 50 51 50 1/60 60 60 60 60 60 60 59 60 59 60 60 - U TYPE 외형치수표
형번 50 60 70 80 95 115 130 150 175 200 225 A 50 60 70 80 95 115 130 135 155 175 190 B 50 60 70 80 95 115 130 150 175 200 225 C 176 200 233 260 300 400 445 510 575 600 665 D 106 127 144 163 177 216 244 271 298 350 375 E 177 208 238 267 296 360 404 447 501 586 637 F 14 15 18 20 24 28 30 32 35 42 45 G 93 110 130 144 165 189 209 245 260 305 335 H 183 162 191 213 245 282 311 370 395 472 517 J 100 115 135 150 175 220 245 280 330 350 390 K 95 105 120 135 155 175 190 210 225 290 330 L 125 145 170 190 220 270 300 340 390 420 470 M 120 130 150 170 190 220 240 270 285 360 410 D1 ø16 ø18 ø22 ø24 ø26 ø30 ø35 ø40 ø45 ø50 ø55 L1 30 40 45 50 50 65 75 85 85 95 95 b1 5 5 7 7 7 10 10 10 12 12 15 h1 5 5 7 7 7 8 8 8 8 8 10 k1 13 15 18 20 22 25 30 35 40 45 49 D2 ø19 ø24 ø28 ø32 ø38 ø45 ø50 ø60 ø65 ø70 ø80 L2 40 50 60 65 75 85 95 110 110 125 140 b2 5 7 7 10 10 12 12 15 18 20 20 h2 5 7 7 8 8 8 8 10 11 12 12 k2 16 20 24 27 33 40 45 54 58 62.5 72.5 Z 11 11 14 15 15 18 18 20 20 22 27
