주요 구성부품 사양>  기술자료 > 주요 구성부품 사양

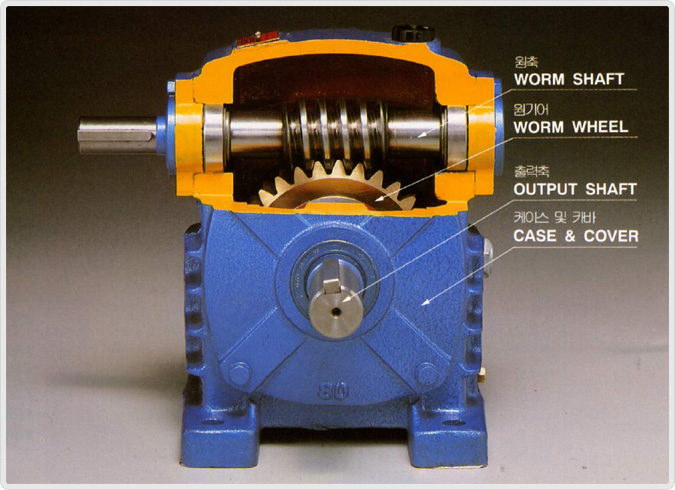

  • 웜감속기 제우스

    삼일 웜 감속기 제우스는 다년간의 축척된 경험과 기술을 바탕으로 최적의 소재사용과 열처리 및 정밀가공을 통한 항상 고품질의 제품을 생산하고 있습니다.

    부품명 재질 비고
    WORM SHAFT
    (웜축)
    기계 구조용 탄소강재
    (SM45C)
    치면은 고주파 열처리를 하여 내마모와 충격에 견딜 수 있는 최적의 경도를 유지하고 있습니다.
    나사 치면은 물론 BEARING 조립부 및 OIL SEAL 접합부 등 중요부는 정밀 연삭 작업이 되어 있습니다.
    나사치면의 경도는 HRc 54-58, 표면 조도는 Rmax 3μ이 하이며 사용축부의 가공 공차는 KS h6급으로 가공되어 있습니다.
    WORM WHEEL
    (웜기어)
    알루미늄 청동
    (ALBC2)
    특수 알루미늄 청동을 사용하였으며 전체 형번에 걸쳐 WORM 전용 HOB를 사용하여 가공하므로 높은 치접촉율과 고효율로 장기 수명을 보장할 수 있습니다.
    CASE
    (케이스)
    회 주철
    (GC200)
    고급주철을 사용하였으며 최적의 외형설계로 충분한 강성을 유지하고 있으며 가공은 CNC머시닝센타 작업을 통한 일광성있는 가공정밀도 유지로 제품전체의 신뢰성을 높이고 있습니다.
    OUTPUT SHAFT
    (출력축)
    기계 구조용 탄소강재
    (SM45C)
    NC선반에서 가공후 BEARING 조립부 및 OIL SEAL 접합부 등 중요부는 정밀 연삭작업이 되어 있습니다.
    사용축부의 가공공차는 KS h6급으로 가공되어 있습니다.
