    KOM TYPE>  제품소개 > 모터부착형1단 Double Worm 감속기 > KOM TYPE

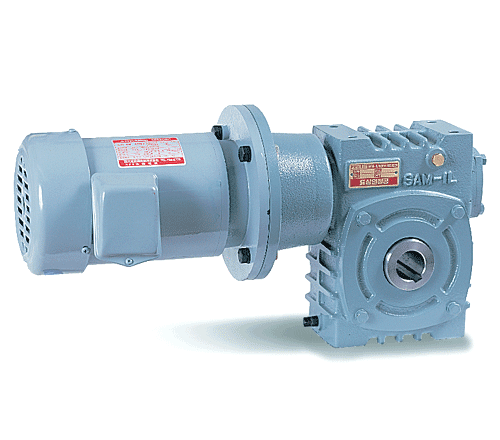

    • 제품이미지
    • 프린트
    • kom type

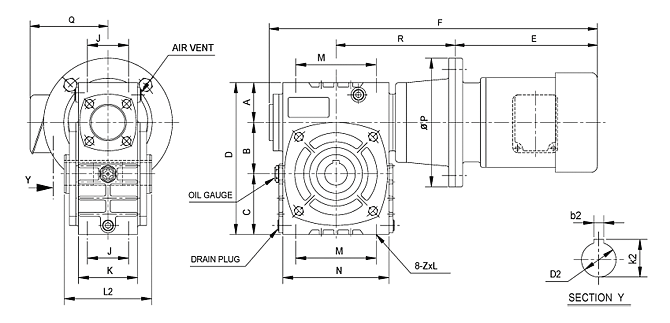

    • 외형도면
    • kom type 외형도면
    • KOM TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 - -
      1/10 - - 10 10 10 10 10 10 - - -
      1/15 - - 15.5 15.5 15.5 15.5 15.5 15.5 - - -
      1/20 - - 20 20 20 20 20 20 - - -
      1/30 - - 30 30 30 30 30 31 - - -
      1/40 - - 40 40 40 40 40 41 - - -
      1/40 - - 50 50 50 50 51 50 - - -
      1/60 - - 60 60 60 60 59 60 - - -
    • KOM TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150
      MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP 5HP 7.5HP 7.5HP -
      R - - - 158 158 173 180 199 217 241 241 261 261 294 -
      E - - - 225 253 253 306 306 308 308 352 352 378 378 -
      F - - - 472 500 530 590 624 644 693 737 773 799 848 -
      øP - - - 160 200 200 200 200 250 250 250 250 300 300 -
      Q - - - 134 140 140 161 161 168 168 182 182 213 213 -
      A - - 55 65 75 90 100 100 -
      B - - 70 80 95 115 130 150 -
      C - - 83 100 120 140 160 180 -
      D - - 208 245 290 345 390 430 -
      J - - 58 64 75 85 100 104 -
      K - - 84 92 105 125 140 165 -
      M - - 118 125 148 200 220 248 -
      N - - 148 165 192 240 265 298 -
      D2 - - ø30 ø35 ø40 ø45 ø60 ø70 -
      L2 - - 122 136 154 180 200 214 -
      b2 - - 8 10 12 14 18 20 -
      k2 - - 33.3 38.3 43.3 48.8 64.4 74.9 -
      Z×L - - M10×20 M12×23 M12×23 M14×28 M16×28 M16×28 -
