SD TYPE> 제품소개 > 2단 Doble Worm 감속기 > SD TYPE

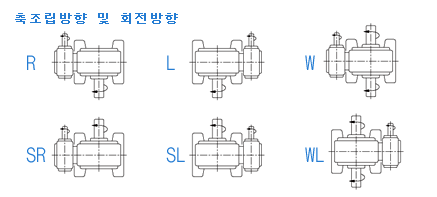

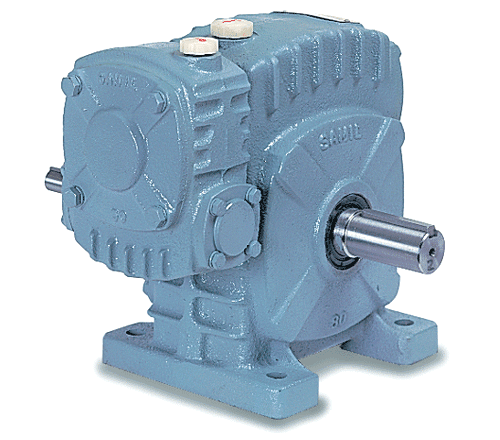

- 제품이미지 / 축조립방향 및 회전방향
-

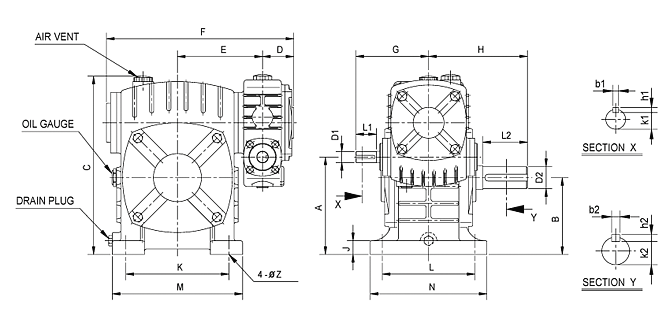

- 외형도면
-
- SD TYPE 실제감속비
형번/
공칭감속비50 60 70 80 95 115 130 150 175 200 225 1/200 - - - 200 200 200 200 200 200 195 195 1/300 - - - 300 300 300 300 310 300 310 310 1/400 - - - 400 400 400 400 400 400 390 390 1/500 - - - 500 500 500 500 500 500 500 500 1/600 - - - 600 600 600 600 620 600 620 620 1/800 - - - 800 800 800 800 820 820 800 800 1/900 - - - 900 900 900 900 930 900 900 961 - SD TYPE 외형치수표
-
형번 50 60 70 80 95 115 130 150 175 200 225 A - - - 142 165 205 - - - - - B - - - 112 130 160 - - - - - C - - - 260 300 400 - - - - - D - - - 45.5 52 62 - - - - - E - - - 124 144 177 - - - - - F - - - 274 316 383 - - - - - G - - - 106 126.5 144 - - - - - H - - - 144 164.5 189 - - - - - J - - - 20 24 28 - - - - - K - - - 150 175 220 - - - - - L - - - 135 155 175 - - - - - M - - - 190 220 270 - - - - - N - - - 170 190 220 - - - - - D1 - - - ø16 ø18 ø22 - - - - - L1 - - - 30 40 45 - - - - - b1 - - - 5 5 7 - - - - - h1 - - - 5 5 7 - - - - - k1 - - - 13 15 18 - - - - - D2 - - - ø32 ø38 ø45 - - - - - L2 - - - 65 75 85 - - - - - b2 - - - 10 10 12 - - - - - h2 - - - 8 8 8 - - - - - k2 - - - 27 33 40 - - - - - Z - - - 15 15 18 - - - - -
