    UDM TYPE>  제품소개 > 모터부착형2단 Doble Worm 감속기 > UDM TYPE

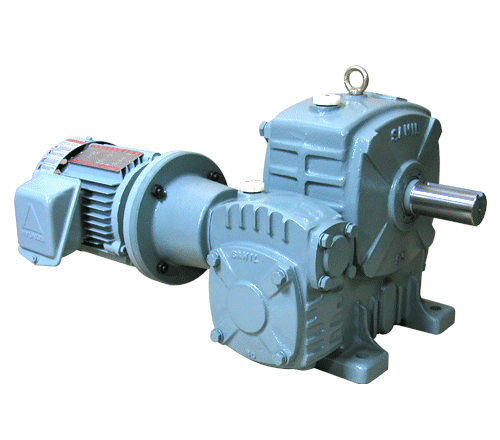

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

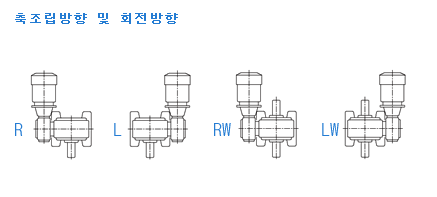

    • udm type  udm type 축조립방향 및 회전방향

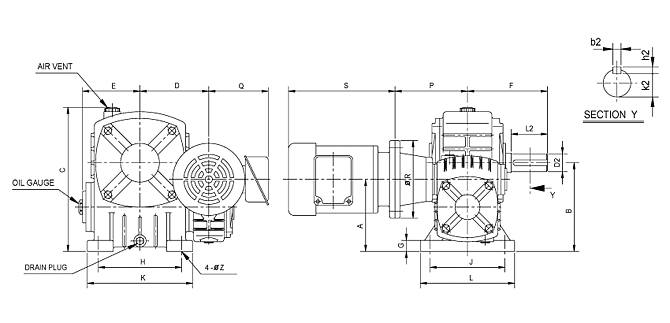

    • 외형도면
    • udm type 외형도면
    • UDM TYPE 실제감속비
    • 형번/
      공칭감속비      		 80 95 115 130 150 175
      1/200 200 200 200 200 200 200
      1/300 300 300 300 300 310 300
      1/400 400 400 400 400 400 400
      1/500 500 500 500 500 500 500
      1/600 600 600 600 600 620 600
      1/800 800 800 800 800 820 820
      1/900 900 900 900 900 930 900
    • UDM TYPE 외형치수표
    • 형번 80 95 115 130 150 175
      MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP
      P 130.5 137.5 149 158 158 173 180 199 217 241 241
      Q 108 134 134 134 140 140 161 161 168 168 182
      øR 160 160 160 160 200 200 200 200 250 250 250
      S 192 225 225 225 253 253 306 306 308 308 352
      A 130 155 185 210 230 270
      B 160 190 230 260 285 330
      C 260 300 400 450 505 575
      D 124 144 177 196 222 257
      E 104.5 120 144 160 176 203
      F 144 164.5 189 209 245 260
      G 20 24 28 30 32 35
      H 150 175 220 245 280 330
      J 135 155 175 190 210 225
      K 190 220 270 300 340 390
      L 170 190 220 240 270 285
      D2 ø32 ø38 ø45 ø50 ø60 ø65
      L2 65 75 85 95 110 110
      b2 10 10 12 12 15 18
      h2 8 8 8 8 10 11
      k2 27 33 40 45 54 58
      øZ 15 15 18 18 20 20
