SM TYPE> 제품소개 > 모터부착형1단 Double Worm 감속기 > SM TYPE

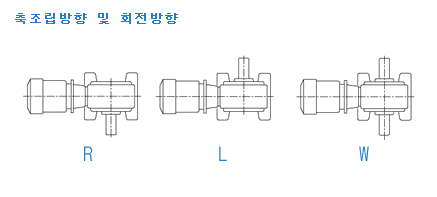

- 제품이미지 / 축조립방향 및 회전방향
-

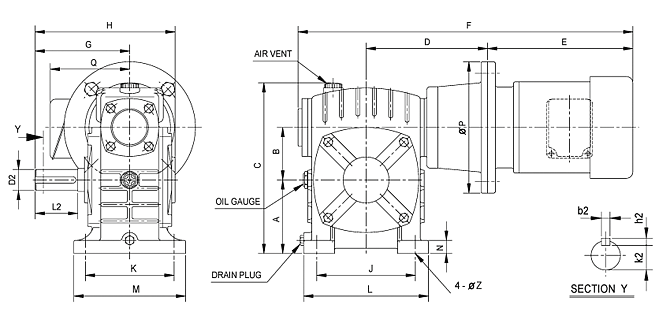

- 외형도면
-
- SM TYPE 실제감속비
형번/
공칭감속비50 60 70 80 95 115 130 150 175 - - 1/10 10 10 10 10 10 10 10 10 10 - - 1/15 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 - - 1/20 20 20 20 20 20 20 20 20 20 - - 1/30 30 30 30 30 30 30 30 31 30 - - 1/40 40 40 40 40 40 40 40 41 41 - - 1/40 50 50 50 50 50 50 51 50 50 - - 1/60 60 60 60 60 60 60 59 60 59 - - - SM TYPE 외형치수표
-
형번 50 60 70 80 95 115 130 150 175 MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP 5HP 7.5HP 7.5HP 10HP D 130.5 137.5 149 158 158 173 180 199 217 241 241 261 261 294 335 E 192 225 225 225 253 253 306 306 308 308 352 352 378 378 418 F 393.5 443.5 455 472 500 530 590 624 644 693 737 773 799 848 956 øP 140 160 160 160 200 200 200 200 250 250 250 250 300 300 300 Q 108 134 134 134 140 140 161 161 168 168 182 182 213 213 213 A 75 85 98 112 130 160 180 205 230 B 50 60 70 80 95 115 130 150 175 C 176 200 233 260 300 400 445 510 575 G 93 110 130 144 165 189 209 245 260 H 183 162 191 213 245 282 311 370 395 J 100 115 135 150 175 220 245 280 330 K 95 105 120 135 155 175 190 210 225 L 125 145 170 190 220 270 300 340 390 M 120 130 150 170 190 220 240 270 285 N 104.5 120.5 138.5 150 172 203.5 226 255 290 D2 ø19 ø24 ø28 ø32 ø38 ø45 ø50 ø60 ø65 L2 40 50 60 65 75 85 95 110 110 b2 5 7 7 10 10 12 12 15 18 h2 5 7 7 8 8 8 8 10 11 k2 16 20 24 27 33 40 45 54 58 øZ 11 11 14 15 15 18 18 20 20
