    V TYPE>  제품소개 > 1단 Worm 감속기 > V TYPE

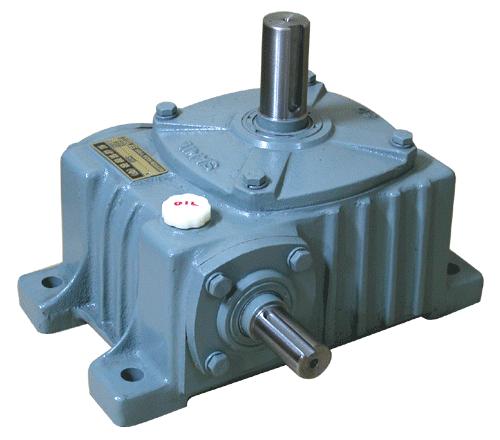

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

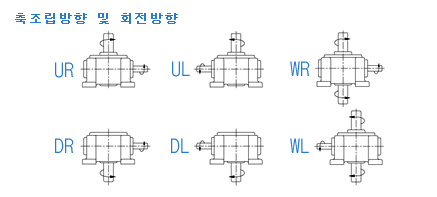

    • v typev type 축조립방향 및 회전방향

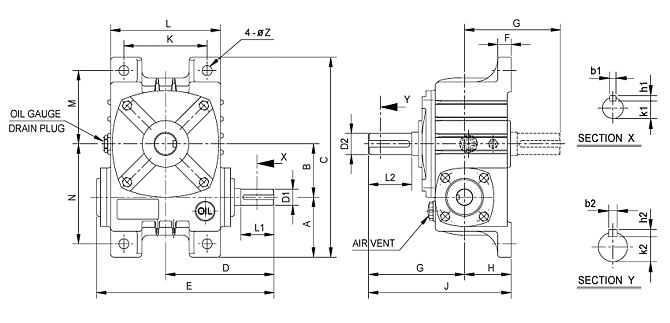

    • 외형도면
    • v type 외형도면
    • V TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 200 225
      1/10 10 10 10 10 10 10 10 10 10 9.67 9.67
      1/15 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15 15
      1/20 20 20 20 20 20 20 20 20 20 19.5 19.5
      1/30 30 30 30 30 30 30 30 31 30 31 29.5
      1/40 40 40 40 40 40 40 40 41 41 40 40
      1/50 50 50 50 50 50 50 51 50 50 51 50
      1/60 60 60 60 60 60 60 59 60 59 60 60
    • V TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175 200 225
      A 67 75.5 86 90 97 113.5 121 129 145 100 155
      B 50 60 70 80 95 115 130 150 175 200 225
      C 209 240 274 300 345 416 452 443 506 565 675
      D 106 127 144 163 177 216 244 271 298 350 375
      E 177 208 238 267 296 360 404 447 501 586 637
      F 14 15 18 20 24 28 30 32 35 42 45
      G 93 110 130 144 165 189 209 245 260 305 335
      H 46.5 55 63 70 82 95 105 125 140 175 190
      J 139.5 165 193 214 247 284 314 370 400 480 525
      K 85 100 110 125 145 185 210 245 280 ø450 ø510
      L 110 127 145 165 190 235 262 293 340 ø510 ø580
      M 79.5 89.5 100.5 110 133 162.5 176 140 156 - -
      N 104.5 120.5 138.5 150 172 203.5 226 255 290 - -
      D1 ø16 ø18 ø22 ø24 ø26 ø30 ø35 ø40 ø45 ø50 ø55
      L1 30 40 45 50 50 65 75 85 85 95 95
      b1 5 5 7 7 7 10 10 10 12 12 15
      h1 5 5 7 7 7 8 8 8 8 8 10
      k1 13 15 18 20 22 25 30 35 40 45 49
      D2 ø19 ø24 ø28 ø32 ø38 ø45 ø50 ø60 ø65 ø70 ø80
      L2 40 50 60 65 75 85 95 110 110 125 140
      b2 5 7 7 10 10 12 12 15 18 20 20
      h2 5 7 7 8 8 8 8 10 11 12 12
      k2 16 20 24 27 33 40 45 54 58 62.5 72.5
      Z 11 11 14 15 15 18 18 20 20 22 27
