KO TYPE>  제품소개 > 1단 Worm 감속기 > KO TYPE

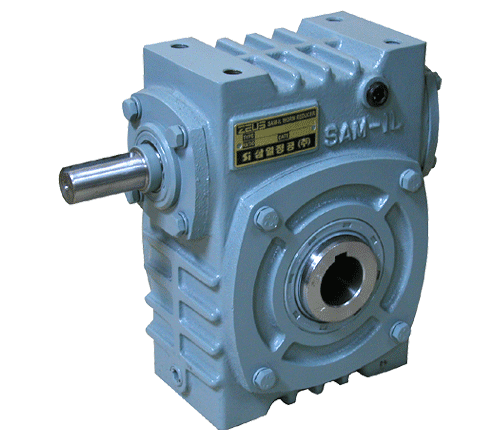

  • 제품이미지
  • 프린트
  • ko type

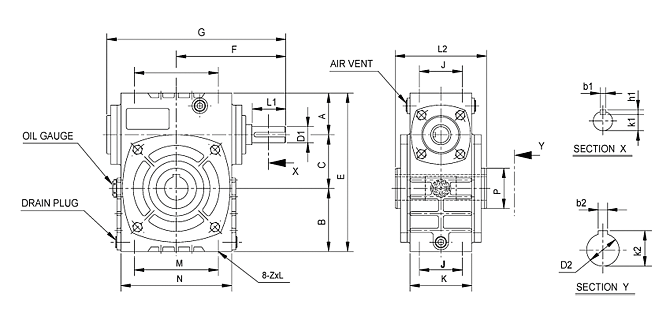

  • 외형도면
  • ko type 외형도면
  • KO TYPE 실제감속비
  • 형번/
    공칭감속비
    50 60 70 80 95 115 130 150 - - -
    1/10 - - 10 10 10 10 10 10 - - -
    1/15 - - 15.5 15.5 15.5 15.5 15.5 15.5 - - -
    1/20 - - 20 20 20 20 20 20 - - -
    1/30 - - 30 30 30 30 30 31 - - -
    1/40 - - 40 40 40 40 40 41 - - -
    1/50 - - 50 50 50 50 51 50 - - -
    1/60 - - 60 60 60 60 59 60 - - -
  • KO TYPE 외형치수표
  • 형번 50 60 70 80 95 115 130 150 -
    A - - 55 65 75 90 100 100 -
    B - - 83 100 120 140 160 180 -
    C - - 70 80 95 115 130 150 -
    E - - 208 245 290 345 390 430 -
    F - - 144 163 177 216 244 271 -
    G - - 238 267 296 360 404 447 -
    J - - 58 64 75 85 100 104 -
    K - - 84 92 105 125 140 165 -
    M - - 118 125 148 200 220 248 -
    N - - 148 165 192 240 265 298 -
    P - - ø50 ø60 ø70 ø75 ø95 ø110 -
    D1 - - ø22 ø24 ø26 ø30 ø35 ø40 -
    L1 - - 45 50 50 65 75 85 -
    b1 - - 7 7 7 10 10 10 -
    h1 - - 7 7 7 8 8 8 -
    k1 - - 18 20 22 25 30 35 -
    D2 - - ø30 ø35 ø40 ø45 ø60 ø70 -
    L2 - - 122 136 154 180 200 214 -
    b2 - - 8 10 12 14 18 20 -
    k2 - - 33.3 38.3 43.3 48.8 64.4 74.9 -
    Z×L - - M10×20 M12×23 M12×23 M14×28 M16×28 M16×28 -
