    S TYPE>  제품소개 > 1단 Worm 감속기 > S TYPE

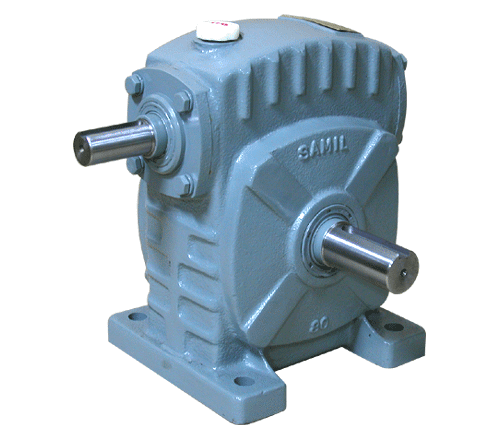

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

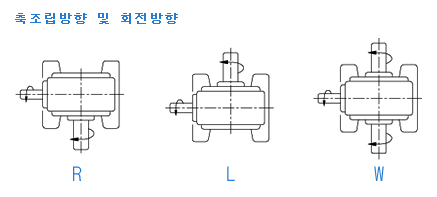

    • s type s type 축조립방향 및 회전방향

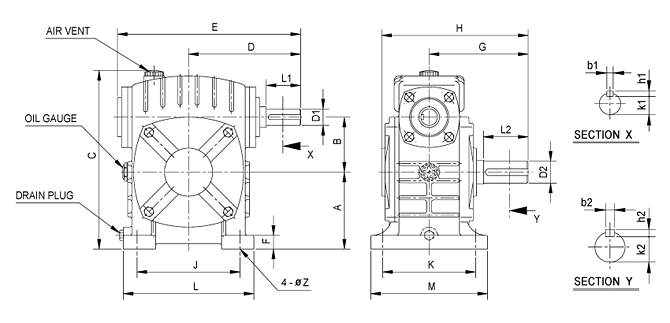

    • 외형도면
    • s type 외형도면
    • S TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 200 225
      1/10 10 10 10 10 10 10 10 10 10 10 10
      1/15 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5
      1/20 20 20 20 20 20 20 20 20 20 20 20
      1/30 30 30 30 30 30 30 30 31 30 30 30
      1/40 40 40 40 40 40 40 40 41 41 40 40
      1/50 50 50 50 50 50 50 51 50 50 50 50
      1/60 60 60 60 60 60 60 59 60 59 60 60
    • S TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175 - -
      A 75 85 98 112 130 160 180 205 230 - -
      B 50 60 70 80 95 115 130 150 175 - -
      C 176 200 233 260 300 400 445 510 575 - -
      D 106 127 144 163 177 216 244 271 298 - -
      E 177 208 238 267 296 360 404 447 501 - -
      F 14 15 18 20 24 28 30 32 35 - -
      G 93 110 130 144 165 189 209 245 260 - -
      H 183 162 191 213 245 282 311 370 395 - -
      J 100 115 135 150 175 220 245 280 330 - -
      K 95 105 120 135 155 175 190 210 225 - -
      L 125 145 170 190 220 270 300 340 390 - -
      M 120 130 150 170 190 220 240 270 285 - -
      D1 ø16 ø18 ø22 ø24 ø26 ø30 ø35 ø40 ø45 - -
      L1 30 40 45 50 50 65 75 85 85 - -
      b1 5 5 7 7 7 10 10 10 12 - -
      h1 5 5 7 7 7 8 8 8 8 - -
      k1 13 15 18 20 22 25 30 35 40 - -
      D2 ø19 ø24 ø28 ø32 ø38 ø45 ø50 ø60 ø65 - -
      L2 40 50 60 65 75 85 95 110 110 - -
      b2 5 7 7 10 10 12 12 15 18 - -
      h2 5 7 7 8 8 8 8 10 11 - -
      k2 16 20 24 27 33 40 45 54 58 - -
      Z 11 11 14 15 15 18 18 20 20 - -
