    VH TYPE >  제품소개 > 2단 Helical Worm 감속기 > VH TYPE

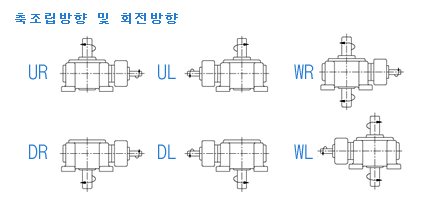

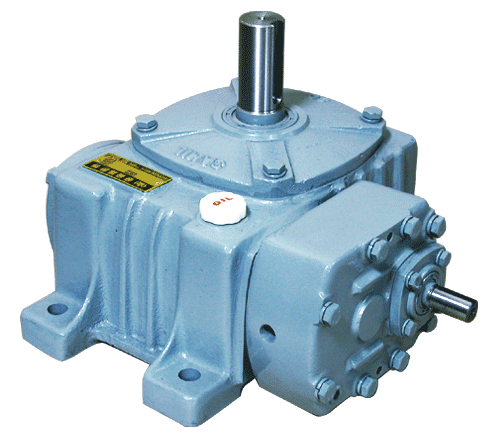

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

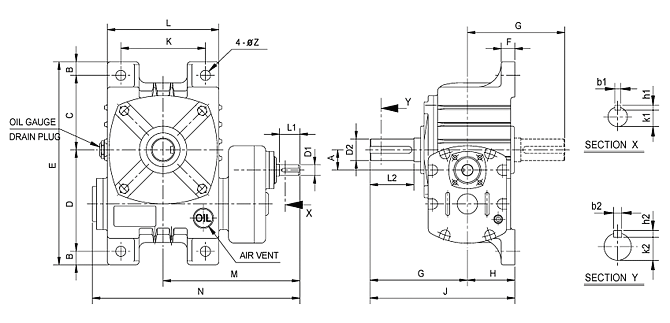

    • vh typevh type 외형도면
    • 외형도면
    • vh type 외형도면
    • VH TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 200 225
      1/80 - - - 80 80 80 80 82 82 80 81.3
      1/90 - - - 91.6 91.6 91.6 91.6 94.6 91.6 93 87.2
      1/100 - - - 100 100 100 100 102.5 102.5 102 101.7
      1/120 - - - 122.1 122.1 122.1 122.1 125.2 125.2 120 118.3
      1/150 - - - 152.6 152.6 152.6 155.7 152.6 152.6 153 147.8
      1/180 - - - 183.2 183.2 183.2 180.1 183.2 180.1 180 177.4
    • VH TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175 200 225
      A - - - 30 35 45 50 60 75 75 330
      B - - - 20 20 25 25 24 30 - -
      C - - - 110 133 162.5 176 140 156 - -
      D - - - 150 172 203.5 226 255 290 - -
      E - - - 300 345 416 452 443 506 - -
      F - - - 20 24 28 30 30 32 34 37
      G - - - 144 165 189 209 245 260 305 335
      H - - - 70 82 95 105 125 140 175 190
      J - - - 214 247 284 314 370 400 480 525
      K - - - 125 145 185 210 245 280 ø450 ø510
      L - - - 165 190 235 262 293 340 ø510 ø580
      M - - - 202 240 283 311 338 386 456 505
      N - - - 307 359 427 471 515 589 692 767
      D1 - - - ø16 ø18 ø22 ø24 ø26 ø30 ø40 ø45
      L1 - - - 30 40 45 50 50 65 75 85
      b1 - - - 5 5 7 7 7 7 10 12
      h1 - - - 5 5 7 7 7 7 8 8
      k1 - - - 13 15 18 20 22 26 35 40
      D2 - - - ø32 ø38 ø45 ø50 ø60 ø65 ø70 ø80
      L2 - - - 65 75 85 95 110 110 125 140
      b2 - - - 10 10 12 12 15 18 20 20
      h2 - - - 8 8 8 8 10 11 12 12
      k2 - - - 27 33 40 45 54 58 62.5 72.5
      øZ - - - 15 15 18 18 20 20 22 27
