SDM TYPE>  제품소개 > 모터부착형2단 Doble Worm 감속기 > SDM TYPE

  • 제품이미지 / 축조립방향 및 회전방향
  • 프린트

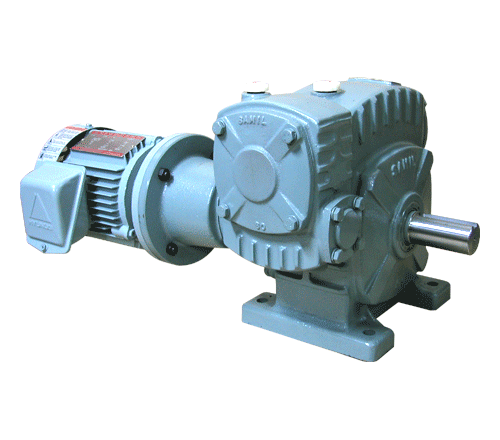

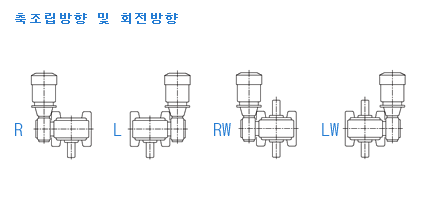

  • sdm type  sdm type 축조립방향 및 회전방향
  • 외형도면
  • sdm type 외형도면
  • SDM TYPE 실제감속비
  • 형번/
    공칭감속비
    80 95 115 130 150 175
    1/200 200 200 200 200 200 200
    1/300 300 300 300 300 310 300
    1/400 400 400 400 400 400 400
    1/500 500 500 500 500 500 500
    1/600 600 600 600 600 620 600
    1/800 800 800 800 800 820 820
    1/900 900 900 900 900 930 900
  • SDM TYPE 외형치수표
  • 형번 80 95 115 - - -
    MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP - - -
    P 130.5 137.5 149 158 158 - - -
    Q 108 134 134 134 140 - - -
    øR 160 160 160 160 200 - - -
    S 192 225 225 225 253 - - -
    A 130 155 185 - - -
    B 160 190 230 - - -
    C 260 300 400 - - -
    D 124 144 177 - - -
    E 104.5 120 144 - - -
    F 144 164.5 189 - - -
    G 20 24 28 - - -
    H 150 175 220 - - -
    J 135 155 175 - - -
    K 190 220 270 - - -
    L 170 190 220 - - -
    D2 ø32 ø38 ø45 - - -
    L2 65 75 85 - - -
    b2 10 10 12 - - -
    h2 8 8 8 - - -
    k2 27 33 40 - - -
    øZ 15 15 18 - - -
