K TYPE> 제품소개 > 1단 Worm 감속기 > K TYPE

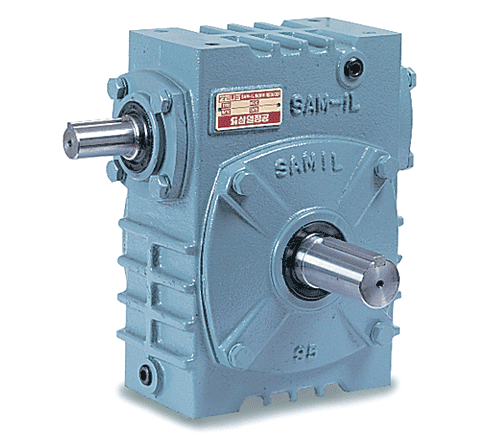

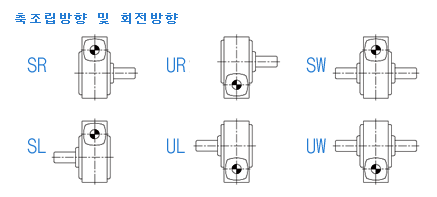

- 제품이미지 / 축조립방향 및 회전방향
-

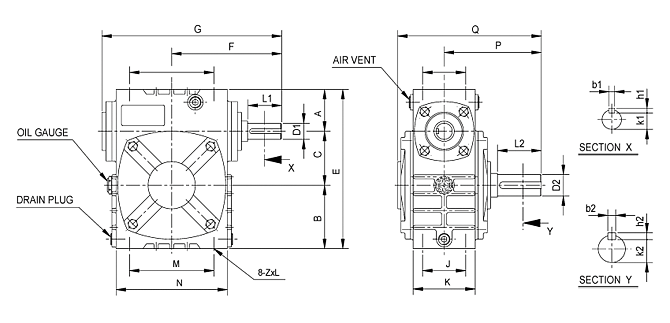

- 외형도면
-
- K TYPE 실제감속비
형번/
공칭감속비50 60 70 80 95 115 130 150 - - - 1/10 - - 10 10 10 10 10 10 - - - 1/15 - - 15.5 15.5 15.5 15.5 15.5 15.5 - - - 1/20 - - 20 20 20 20 20 20 - - - 1/30 - - 30 30 30 30 30 31 - - - 1/40 - - 40 40 40 40 40 41 - - - 1/50 - - 50 50 50 50 51 50 - - - 1/60 - - 60 60 60 60 59 60 - - - - K TYPE 외형치수표
-
형번 50 60 70 80 95 115 130 150 - A - - 55 65 75 90 100 100 - B - - 83 100 120 140 160 180 - C - - 70 80 95 115 130 150 - E - - 208 245 290 345 390 430 - F - - 144 163 177 216 244 271 - G - - 238 267 296 360 404 447 - J - - 58 64 75 85 100 104 - K - - 84 92 105 125 140 165 - M - - 118 125 148 200 220 248 - N - - 148 165 192 240 265 298 - P - - 130 144 165 189 209 245 - Q - - 191 213 245 282 311 370 - D1 - - ø22 ø24 ø26 ø30 ø35 ø40 - L1 - - 45 50 50 65 75 85 - b1 - - 7 7 7 10 10 10 - h1 - - 7 7 7 8 8 8 - k1 - - 18 20 22 25 30 35 - D2 - - ø28 ø32 ø38 ø45 ø50 ø60 - L2 - - 60 65 75 85 95 110 - b2 - - 7 10 10 12 12 15 - h2 - - 7 8 8 8 8 10 - k2 - - 24 27 33 40 45 54 - Z×L - - M10×20 M12×23 M12×23 M14×28 M16×28 M16×28 -
