KM TYPE>  제품소개 > 모터부착형1단 Double Worm 감속기 > KM TYPE

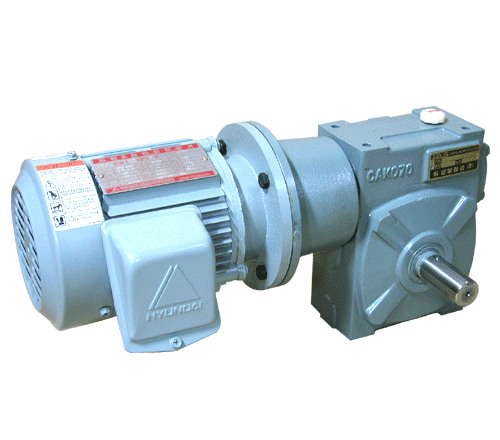

  • 제품이미지 / 축조립방향 및 회전방향
  • 프린트

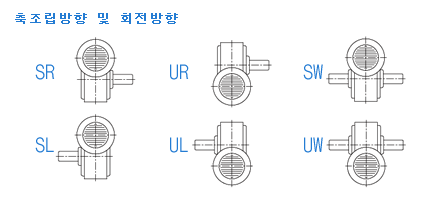

  • km typekm type 축조립방향 및 회전방향

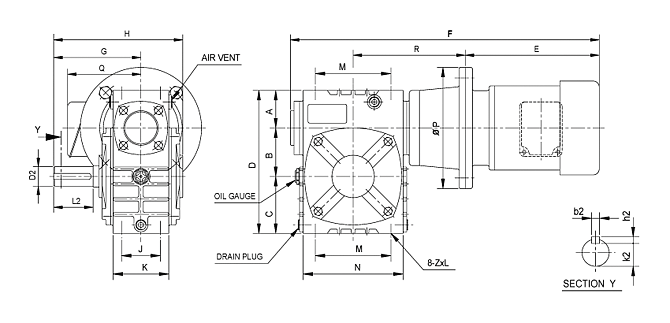

  • 외형도면
  • km type 외형도면
  • KM TYPE 실제감속비
  • 형번/
    공칭감속비
    50 60 70 80 95 115 130 150 - - -
    1/10 - - 10 10 10 10 10 10 - - -
    1/15 - - 15.5 15.5 15.5 15.5 15.5 15.5 - - -
    1/20 - - 20 20 20 20 20 20 - - -
    1/30 - - 30 30 30 30 30 31 - - -
    1/40 - - 40 40 40 40 40 41 - - -
    1/40 - - 50 50 50 50 51 50 - - -
    1/60 - - 60 60 60 60 59 60 - - -
  • KM TYPE 외형치수표
  • 형번 50 60 70 80 95 115 130 150
    MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP 5HP 7.5HP 7.5HP -
    R - - - 158 158 173 180 199 217 241 241 261 261 294 -
    E - - - 225 253 253 306 306 308 308 352 352 378 378 -
    F - - - 472 500 530 590 624 644 693 737 773 799 848 -
    øP - - - 160 200 200 200 200 250 250 250 250 300 300 -
    Q - - - 134 140 140 161 161 168 168 182 182 213 213 -
    A - - 55 65 75 90 100 100 -
    B - - 70 80 95 115 130 150 -
    C - - 83 100 120 140 160 180 -
    D - - 208 245 290 345 390 430 -
    G - - 130 144 165 189 209 245 -
    H - - 191 213 245 282 311 370 -
    J - - 58 64 75 85 100 104 -
    K - - 84 92 105 125 140 165 -
    M - - 118 125 148 200 220 248 -
    N - - 148 165 192 240 265 298 -
    D2 - - ø28 ø32 ø38 ø45 ø50 ø60 -
    L2 - - 60 65 75 85 95 110 -
    b2 - - 7 10 10 12 12 15 -
    h2 - - 7 8 8 8 8 10 -
    k2 - - 24 27 33 40 45 54 -
    Z×L - - M10×20 M12×23 M12×23 M14×28 M16×28 M16×28 -
