    VM TYPE>  제품소개 > 모터부착형1단 Double Worm 감속기 > VM TYPE

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트

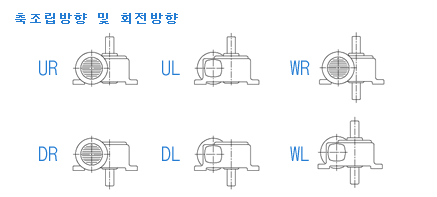

    • vm typevm type 축조립방향 및 회전방향

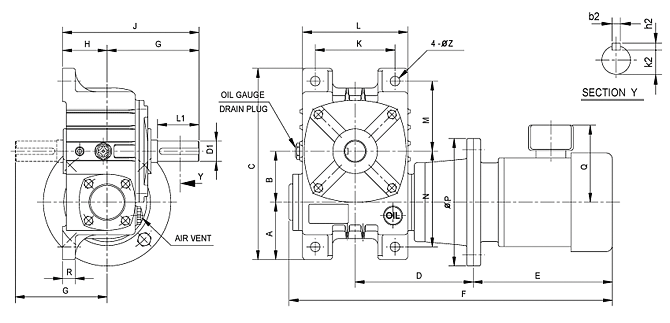

    • 외형도면
    • vm type 외형도면
    • VM TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 - -
      1/10 10 10 10 10 10 10 10 10 10 - -
      1/15 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 15.5 - -
      1/20 20 20 20 20 20 20 20 20 20 - -
      1/30 30 30 30 30 30 30 30 31 30 - -
      1/40 40 40 40 40 40 40 40 41 41 - -
      1/40 50 50 50 50 50 50 51 50 50 - -
      1/60 60 60 60 60 60 60 59 60 59 - -
    • VM TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175
      MOTOR 0.25HP 0.5HP 0.5HP 0.5HP 1HP 1HP 2HP 2HP 3HP 3HP 5HP 5HP 7.5HP 7.5HP 10HP
      D 130.5 137.5 149 158 158 173 180 199 217 241 241 261 261 294 335
      E 192 225 225 225 253 253 306 306 308 308 352 352 378 378 418
      F 393.5 443.5 455 472 500 530 590 624 644 693 737 773 799 848 956
      øP 140 160 160 160 200 200 200 200 250 250 250 250 300 300 300
      Q 108 134 134 134 140 140 161 161 168 168 182 182 213 213 213
      A 67 75.5 86 90 97 113.5 121 129 145
      B 50 60 70 80 95 115 130 150 175
      C 209 240 274 300 345 416 452 443 506
      G 93 110 130 144 165 189 209 245 260
      H 46.5 55 63 70 82 95 105 125 140
      J 139.5 165 193 214 247 284 314 370 400
      K 85 100 110 125 145 185 210 245 280
      L 110 127 145 165 190 235 262 293 340
      M 79.5 89.5 100.5 110 133 162.5 176 140 156
      N 104.5 120.5 138.5 150 172 203.5 226 255 290
      R 14 15 18 20 24 28 30 32 35
      D2 ø19 ø24 ø28 ø32 ø38 ø45 ø50 ø60 ø65
      L2 40 50 60 65 75 85 95 110 110
      b2 5 7 7 10 10 12 12 15 18
      h2 5 7 7 8 8 8 8 10 11
      k2 16 20 24 27 33 40 45 54 58
      øZ 11 11 14 15 15 18 18 20 20
