    UH TYPE >  제품소개 > 2단 Helical Worm 감속기 > UH TYPE

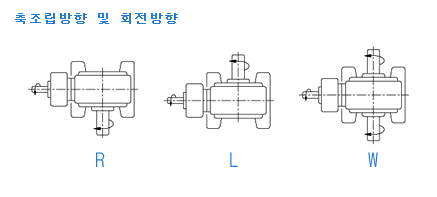

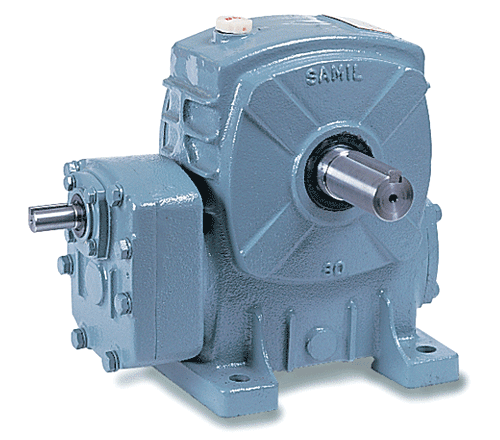

    • 제품이미지 / 축조립방향 및 회전방향
    • 프린트
    • uh typeuh type 축조립방향 및 회전방향

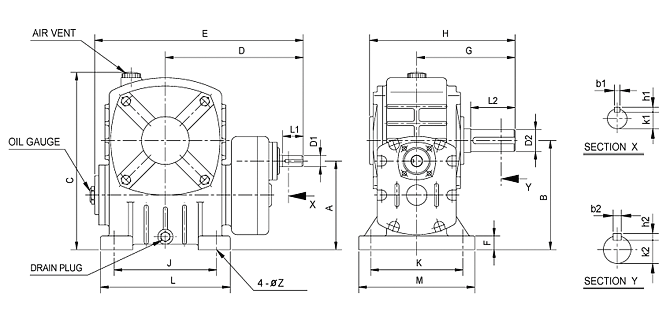

    • 외형도면
    • uh type 외형도면
    • UH TYPE 실제감속비
    • 형번/
      공칭감속비      		 50 60 70 80 95 115 130 150 175 200 225
      1/80 - - - 80 80 80 80 82 82 80 81.3
      1/90 - - - 91.6 91.6 91.6 91.6 94.6 91.6 93 87.2
      1/100 - - - 100 100 100 100 102.5 102.5 102 101.7
      1/120 - - - 122.1 122.1 122.1 122.1 125.2 125.2 120 118.3
      1/150 - - - 152.6 152.6 152.6 155.7 152.6 152.6 153 147.8
      1/180 - - - 183.2 183.2 183.2 180.1 183.2 180.1 180 177.4
    • UH TYPE 외형치수표
    • 형번 50 60 70 80 95 115 130 150 175 200 225
      A - - - 130 155 185 210 225 255 300 330
      B - - - 160 190 230 260 285 330 375 415
      C - - - 260 300 405 450 505 575 600 665
      D - - - 202 240 283 311 338 386 456 505
      E - - - 307 359 427 471 515 589 692 767
      F - - - 20 24 28 30 32 35 42 45
      G - - - 144 165 189 209 245 260 305 335
      H - - - 213 245 282 311 370 395 472 517
      J - - - 150 175 220 245 280 330 350 390
      K - - - 135 155 175 190 210 225 290 330
      L - - - 190 220 270 300 340 390 420 470
      M - - - 170 190 220 240 270 285 360 410
      D1 - - - ø16 ø18 ø22 ø24 ø26 ø30 ø40 ø45
      L1 - - - 30 40 45 50 50 65 75 85
      b1 - - - 5 5 7 7 7 7 10 12
      h1 - - - 5 5 7 7 7 7 8 8
      k1 - - - 13 15 18 20 22 26 35 40
      D2 - - - ø32 ø38 ø45 ø50 ø60 ø65 ø70 ø80
      L2 - - - 65 75 85 95 110 110 125 140
      b2 - - - 10 10 12 12 15 18 20 20
      h2 - - - 8 8 8 8 10 11 12 12
      k2 - - - 27 33 40 45 54 58 62.5 72.5
      øZ - - - 15 15 18 18 20 20 22 27
