웜 감속기 선정방법>  기술자료 > 웜 감속기 선정방법

  • 회전수(R.P.M)회전력(TORQUE)효율(η)하중계수축단하중(OVER HANG LOAD(O.H.L))웜 감속기 선정방법
  • 감속기 선정 예

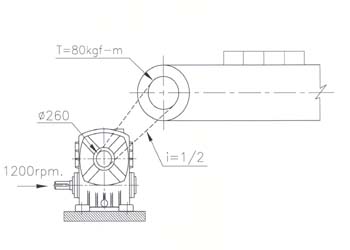

  • [ 예 6 ] 콘베어용 감속기 선정
    아이콘 사양
    - 입력측 회전수 : 1200rpm
    - 출력축 회전수 : 30rpm
    - 출력축부터 콘베어까지 1:2의 CHAIN 구동
    - 콘베어 구동에 필요한 TORQUE : 80kgf-m
    - 균일 하중으로 24시간 연속운전(하중계수 : 1.25)
    - 감속기 출력축에 1200rpm, ø 260의 SPROCKET를 LS치수보다 15mm 외측에 취부되어 있음
    (단, CHAIN의 효율은 무시한다.)
    그림1
    ① 감속비(i)
    i = 30 / 1200 = 1/40

    ② 출력축 TORQUE(T)
    T = 80×1/2 = 40kgf-m

    하중계수가 1.25이므로 40×1.25 = 50kgf-m 카다록에 의해 선정
    ▼ 115형-1/40의 기본 전동 동력
    * 허용 TORQUE : 58.5kgf-m
    * 허용 O.H.L : 407kg


    ③ OVER HANG LOAD 검토 (공식(6) 참조)
    Lr = (T/R) × f = (40/0.13) × 1.0 = 308kg

    OVER HANG LOAD의 작용점이 LS치수 중심보다 15mm 외측에 위치하므로 (공식(8)참조)
    La = Lc(ℓ / (ℓ+ℓb)) = 407 × (88.5/(88.5+15)) = 348kg

    ∴ 형번 115-1/40의 허용 O.H.L보다 작으므로 안전하다.


  • [ 예 7 ] 체인 콘베어용 감속기 선정
    아이콘 사양
    - 입력측 회전수 ........................... 1800rpm
    - 콘베어의 CHAIN장력 ................. 1000kg
    - 콘베어 구동 SPROCKET의 크기 ... ø 420mm (ø 0.42m)
    - 콘베어의 속도 ........................... 4.8m/min
    - 사용조건 .................................. 1일 8시간 균일 하중 (하중개수:1.0)
    - SPROCKET와 감속기의 출력축은 COUPLING

    직결로 연결할 경우 어는 정도의 감속기가 필요한가?
    그림2
    ① SPROCKET의 회전수(N)
    N = V / ηD = 4.8 / 3.14×0.42m = 3.6rpm
    (V=ηDN) (η:원주율)


    ② SPROCKET TORQUE(T)
    T = W×R = 1000×0.21 = 210kgf-m (R:sprocket의 반경[m])

    ③ 감속비(i)
    i = 출력회전수/입력회전수 = 3.6rpm / 1800rpm = 1/500

    아이콘 선정
    - 감속기 형번 : UD150-1/500
    - 허용 TORQUE : 242kgf-mg
    - 허용 O.H.L : 1500kg
