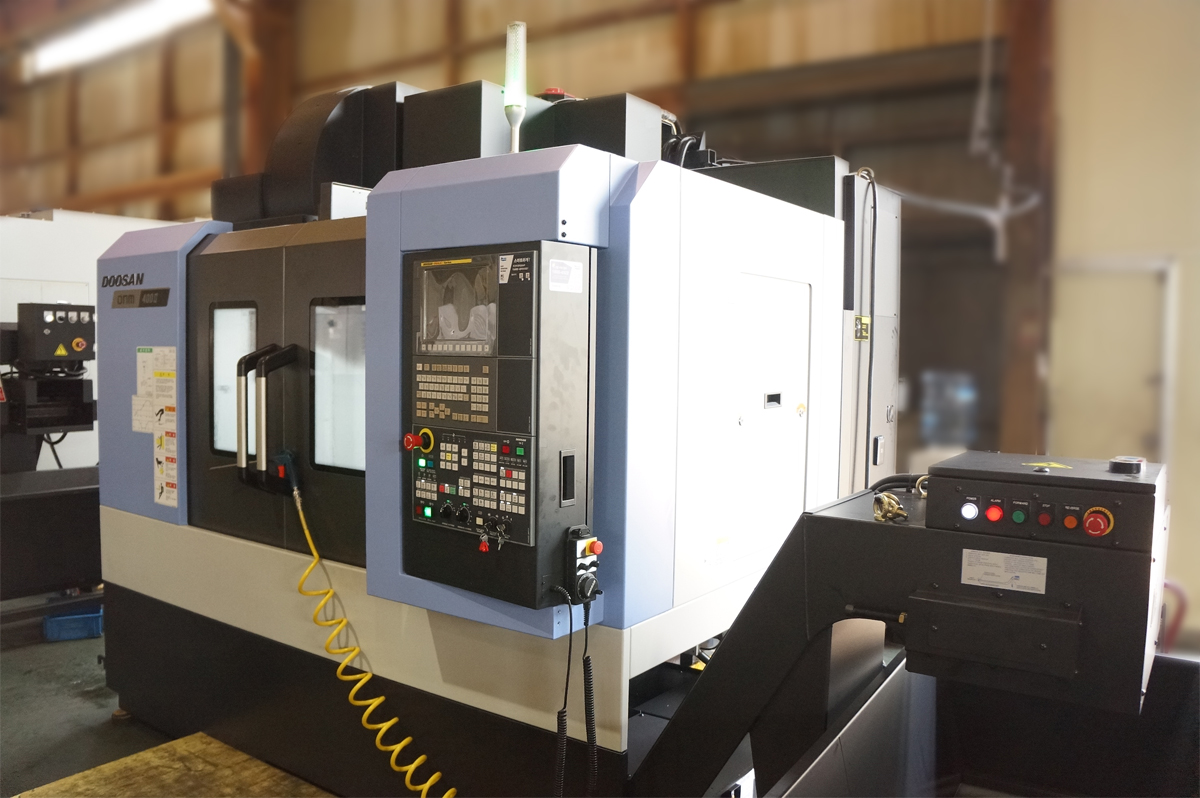

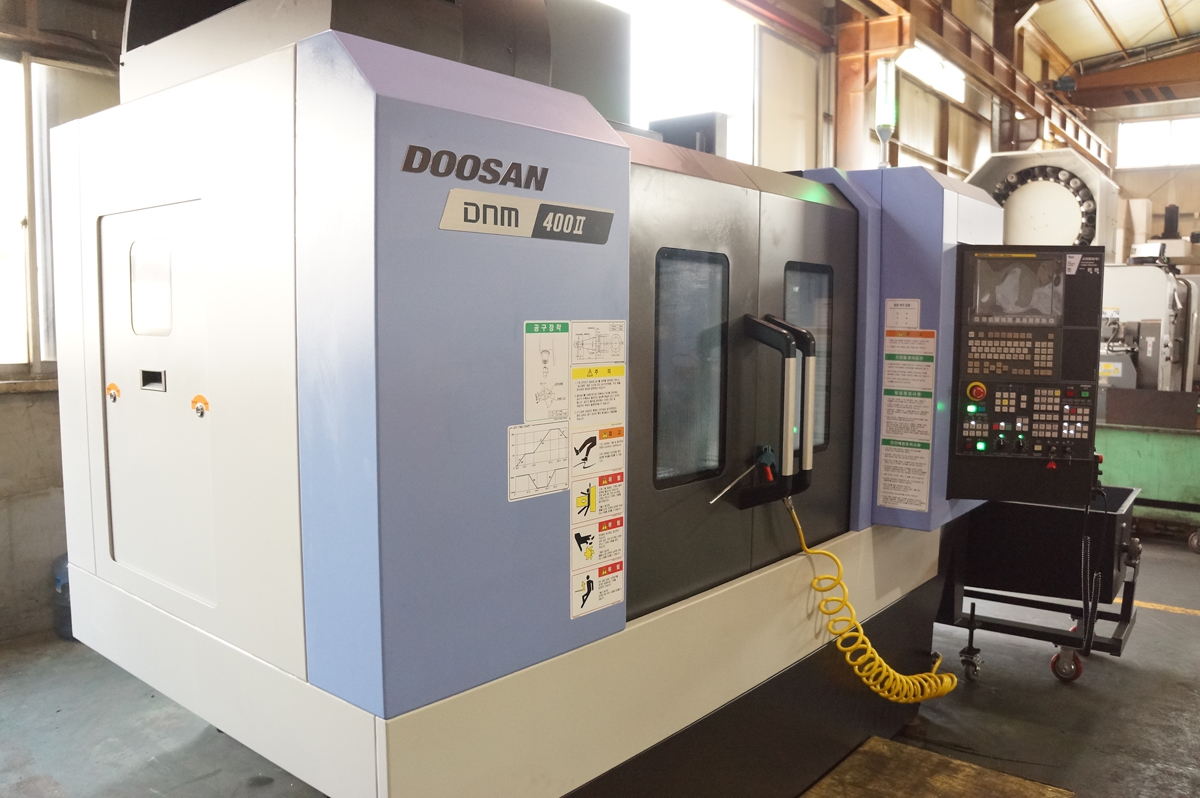

Machine Specification
| 항목 |
단위 |
DNM 400 Ⅱ |
| 이송계 |
이송거리 |
X축 |
mm |
762 |
| Y축 |
mm |
435 |
| Z축 |
mm |
510 |
| 스핀들 선단에서 테이블 상면까지 거리 |
mm |
150-660 |
| 스핀들 선단에서 컬럼까지 거리 |
mm |
512 |
| 이송속도 |
급송 이송 속도 |
X축 |
m/min |
36 |
| Y축 |
m/min |
36 |
| Z축 |
m/min |
30 |
| 최대 절삭이송속도 |
|
m/min |
15000 |
| 테이블 |
테이블 사이즈 |
|
mm |
920×435 |
| 허용하중 |
|
kg |
600 |
| 테이블 타입 |
|
|
4-125×18H8 |
| 스핀들 |
최대 스핀들 속도 |
|
r/min |
8000｛12000｝｛8000｝ |
| 스핀들 테이퍼 |
|
|
ISO#40,7/24 TAPER |
| 스핀들 최대 토크 |
|
N-m |
106.9｛117,210｝ |
자동공구
교환장치 |
공구 형식 |
|
|
BT｛CAT,DIN｝ |
| 공구 보유수 |
|
ea |
30｛40｝ |
| 최대 공구경 |
연속 |
mm |
Ø80｛Ø76｝ |
| 인접포트 빈 경우 |
mm |
Ø125｛Ø125｝ |
| 최대 공구길이 |
|
mm |
300 |
| 최대 공구중량 |
|
kg |
8 |
| 공구 선택방식 |
|
|
memory random |
| 공구 교환시간(공구에서 공구) |
s |
1.3 |
| 공구 교환시간(칩에서 칩) |
s |
3.7 |
| 모터 |
스핀들 모터 파워 |
|
kW |
15/11｛18.5/11,15/9｝ |
| 절삭유 펌프 모터 파워 |
|
kW |
0.4 |
| 전력 |
소요 전력 |
|
kVA |
30 |
| 압축공기압력 |
|
Mpa |
0.54 |
| 탱크 용량 |
절삭유 탱크 용량 |
|
L |
300 |
| 윤할유 탱크 용량 |
|
L |
1.4 |
| 기계 크기 |
높이 |
|
mm |
2703 |
| 길이 |
|
mm |
2282 |
| 폭 |
|
mm |
2615 |
| 중량 |
|
kg |
5000 |
|
